Ehilà! In qualità di fornitore di trasformatori monofase montati su pad, spesso mi viene chiesto informazioni sull'impedenza di cortocircuito di questi trasformatori. Quindi, ho pensato di sedermi e scrivere questo blog per spiegare cos'è, perché è importante e come influisce sulle prestazioni del nostroTrasformatore monofase con montaggio su pad.
Cos'è l'impedenza di cortocircuito?
Cominciamo dalle basi. L'impedenza di cortocircuito, spesso indicata come (Z_{sc}), è una misura dell'opposizione che un trasformatore offre al flusso di corrente di cortocircuito. Quando si verifica un cortocircuito in un sistema elettrico, una grande quantità di corrente cerca di fluire attraverso il trasformatore. L'impedenza di cortocircuito limita questa corrente.
Pensatelo come un ingorgo su una strada. L'impedenza di cortocircuito è come la parte stretta della strada che limita il flusso delle auto (corrente). È espressa in percentuale della tensione nominale del trasformatore. Ad esempio, se un trasformatore ha un'impedenza di cortocircuito del 5%, significa che quando si verifica un cortocircuito, la caduta di tensione attraverso il trasformatore dovuta all'impedenza è pari al 5% della tensione nominale.
Come viene misurato?
Misurare l'impedenza di cortocircuito è un po' tecnico, ma lo analizzerò per te. Per prima cosa cortocircuitiamo l'avvolgimento secondario del trasformatore. Quindi applichiamo una tensione ridotta all'avvolgimento primario. Questa tensione viene regolata finché la corrente che scorre attraverso gli avvolgimenti raggiunge la corrente nominale del trasformatore.
Il rapporto tra la tensione applicata e la tensione nominale, moltiplicato per 100, ci dà l'impedenza di cortocircuito in percentuale. È un test cruciale che eseguiamo su tutti i nostriTrasformatore di potenza monofase montato su padper garantire che soddisfino gli standard richiesti.
Perché l'impedenza di cortocircuito è importante?
1. Protezione del Trasformatore
L'impedenza di cortocircuito protegge il trasformatore da danni durante un evento di cortocircuito. Se non ci fosse impedenza, la corrente di cortocircuito sarebbe estremamente elevata, il che potrebbe causare surriscaldamento e stress meccanico sugli avvolgimenti e su altri componenti del trasformatore. Ciò potrebbe portare al guasto completo del trasformatore.
2. Stabilità del sistema
Svolge inoltre un ruolo fondamentale nella stabilità dell'intero sistema elettrico. Un trasformatore con la giusta impedenza di cortocircuito aiuta a controllare la corrente di cortocircuito nel sistema. Questo è importante perché un'eccessiva corrente di cortocircuito può causare abbassamenti di tensione, che possono influenzare le prestazioni di altre apparecchiature elettriche collegate al sistema.
3. Coordinamento con i Dispositivi di Protezione
L'impedenza di cortocircuito viene utilizzata per coordinare il funzionamento di dispositivi di protezione come interruttori automatici e fusibili. Questi dispositivi sono progettati per intervenire quando la corrente di cortocircuito supera un certo livello. L'impedenza di cortocircuito del trasformatore aiuta a determinare con precisione questo livello.
Fattori che influenzano l'impedenza di cortocircuito
1. Progettazione dell'avvolgimento
Il modo in cui sono progettati gli avvolgimenti nel trasformatore ha un impatto significativo sull'impedenza di cortocircuito. Giocano un ruolo importante il numero di spire, la sezione trasversale dei conduttori e la disposizione degli avvolgimenti. Ad esempio, se gli avvolgimenti sono ravvicinati, il flusso di dispersione viene ridotto, il che a sua volta riduce l'impedenza di cortocircuito.
2. Progettazione del nucleo
Anche il nucleo del trasformatore influisce sull'impedenza di cortocircuito. Il tipo di materiale del nucleo, la sua forma e dimensione possono influenzare le proprietà magnetiche del trasformatore. Un nucleo con elevata permeabilità magnetica può ridurre il flusso di dispersione e quindi l'impedenza di cortocircuito.
3. Potenza del trasformatore

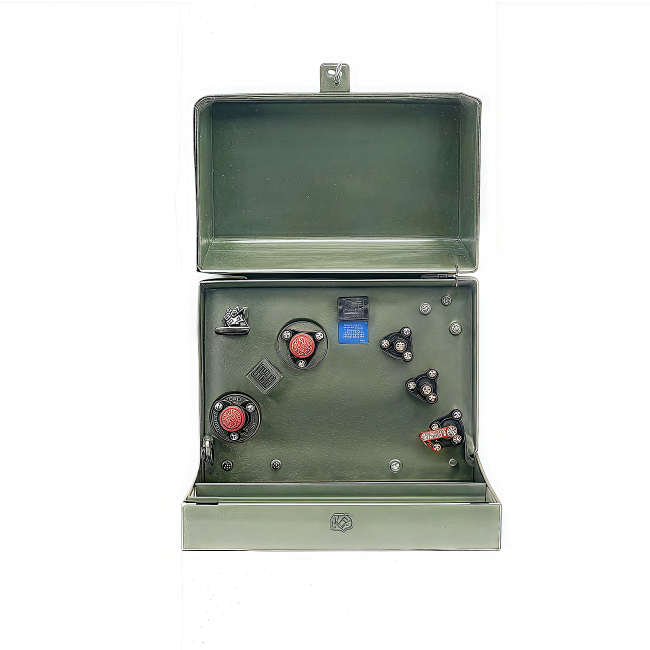

Anche la potenza nominale del trasformatore, ad esempio la sua potenza in kVA, influisce sull'impedenza di cortocircuito. Generalmente, i trasformatori più grandi hanno impedenze di cortocircuito più elevate. Ad esempio, il nostroTrasformatore monofase con montaggio su pad da 167 Kvaavrà un'impedenza di cortocircuito diversa rispetto a un trasformatore di potenza inferiore.
Impatto sulle prestazioni del trasformatore
1. Regolazione della tensione
L'impedenza di cortocircuito influisce sulla regolazione della tensione del trasformatore. La regolazione della tensione è la variazione della tensione secondaria del trasformatore dalle condizioni di assenza di carico a quelle di pieno carico. Un'impedenza di cortocircuito più elevata può comportare una maggiore caduta di tensione sotto carico, il che significa una regolazione della tensione più scarsa.
2. Efficienza
Ha anche un impatto sull'efficienza del trasformatore. Durante il normale funzionamento, l'impedenza di cortocircuito provoca alcune perdite di potenza sotto forma di perdite nel rame. Queste perdite aumentano con il quadrato della corrente che scorre negli avvolgimenti. Pertanto, un trasformatore con un'impedenza di cortocircuito inferiore avrà generalmente un'efficienza maggiore.
Scelta della giusta impedenza di cortocircuito
Quando si tratta di scegliere la giusta impedenza di cortocircuito per un trasformatore monofase montato su pad, dipende dall'applicazione specifica. Per le applicazioni in cui l'impianto elettrico è più sensibile alle correnti di cortocircuito, potrebbe essere necessaria un'impedenza di cortocircuito maggiore. D'altro canto, per le applicazioni in cui sono più importanti una buona regolazione della tensione e un'elevata efficienza, si può preferire un'impedenza di cortocircuito inferiore.
Come fornitore, lavoriamo a stretto contatto con i nostri clienti per comprendere le loro esigenze e consigliare il trasformatore più adatto con la giusta impedenza di cortocircuito. Abbiamo una vasta gamma diTrasformatore monofase con montaggio su padopzioni disponibili, ciascuna progettata per soddisfare esigenze diverse.
Conclusione
In conclusione, l'impedenza di cortocircuito di un trasformatore monofase montato su pad è un parametro cruciale che influisce sulle prestazioni, sulla protezione e sulla stabilità del sistema elettrico. È importante capire come viene misurato, quali fattori lo influenzano e come influisce sul funzionamento complessivo del trasformatore.
Se stai cercando un trasformatore monofase montato su pad e hai domande sull'impedenza di cortocircuito o su qualsiasi altro aspetto dei nostri prodotti, non esitare a contattarci. Siamo qui per aiutarti a fare la scelta giusta per il tuo impianto elettrico. Se hai bisogno di unTrasformatore di potenza monofase montato su pado aTrasformatore monofase con montaggio su pad da 167 Kva, ti abbiamo coperto. Iniziamo una conversazione e troviamo la soluzione perfetta per le tue esigenze.
Riferimenti
- Sistemi di alimentazione elettrica di JR Lucas
- Ingegneria dei trasformatori: progettazione, tecnologia e diagnostica di TA Lipo
