Come eseguire un test a vuoto su un trasformatore monofase montato su palo?

In qualità di fornitore specializzato in trasformatori monofase montati su palo, comprendo l'importanza di condurre test adeguati per garantire prestazioni e sicurezza ottimali di questi dispositivi elettrici essenziali. Uno dei test cruciali è il test a vuoto, che fornisce preziose informazioni sulle perdite del nucleo del trasformatore e sulle caratteristiche di magnetizzazione. In questo post del blog, ti guiderò attraverso il processo di esecuzione di un test a vuoto su un trasformatore monofase montato su palo.

Comprendere lo scopo del test a vuoto

Prima di approfondire la procedura di test, è essenziale capire perché viene eseguito il test a vuoto. Gli obiettivi primari di una prova a vuoto sono determinare le perdite del nucleo (isteresi e perdite per correnti parassite) e la corrente di magnetizzazione del trasformatore. Le perdite nel nucleo del trasformatore si verificano a causa del campo magnetico alternato e sono indipendenti dalla corrente di carico. La corrente magnetizzante è la corrente necessaria per stabilire il flusso magnetico nel nucleo. Misurando questi parametri possiamo valutare l'efficienza e le prestazioni del trasformatore.

Preparazioni pre-test

La sicurezza prima di tutto: Assicurarsi che tutti i protocolli di sicurezza siano seguiti. Indossare dispositivi di protezione individuale (DPI) adeguati, come occhiali di sicurezza, guanti e strumenti isolanti. Assicurarsi che il trasformatore sia diseccitato e adeguatamente messo a terra prima di iniziare il test.
Controllo dell'attrezzatura: Raccogli tutte le apparecchiature di prova necessarie, inclusi un voltmetro, un amperometro, un wattmetro e una fonte di tensione variabile. Controllare la calibrazione di questi strumenti per garantire misurazioni accurate.
Ispezione del trasformatore: Ispezionare visivamente il trasformatore per eventuali segni di danni, come crepe nell'isolamento o collegamenti allentati. Controllare il livello dell'olio se si tratta di un trasformatore riempito d'olio.

Prova di configurazione

Collegare gli strumenti: Collegare il voltmetro all'avvolgimento primario del trasformatore per misurare la tensione applicata. Collegare l'amperometro in serie all'avvolgimento primario per misurare la corrente a vuoto. Collegare il wattmetro per misurare la potenza in ingresso. Il wattmetro deve essere collegato in modo tale da poter misurare con precisione la potenza consumata dal trasformatore in condizioni di assenza di carico.
Applicare una sorgente di tensione variabile: Collegare una sorgente di tensione variabile all'avvolgimento primario del trasformatore. La sorgente di tensione dovrebbe essere in grado di fornire un intervallo di tensione stabile da 0 alla tensione nominale del trasformatore.

Conduzione del test

Applicazione della tensione iniziale: Iniziare applicando una tensione molto bassa (circa il 10% della tensione nominale) all'avvolgimento primario del trasformatore. Registrare i valori della tensione applicata (V), della corrente a vuoto (I₀) e della potenza in ingresso (P₀) utilizzando gli strumenti collegati.
Aumentare gradualmente la tensione: Aumentare lentamente la tensione a piccoli passi (ad esempio, il 10% degli incrementi di tensione nominale) fino al raggiungimento della tensione nominale. Ad ogni gradino di tensione, registrare i valori di V, I₀ e P₀.
Osserva e registra: prestare molta attenzione a qualsiasi comportamento anomalo durante il test, come riscaldamento eccessivo, archi o rumori insoliti. Registrare tutti i dati accuratamente per ulteriori analisi.

Analisi dei dati

Calcolo delle perdite principali: Le perdite del nucleo (P_core) del trasformatore possono essere lette direttamente dalle letture del wattmetro alla tensione nominale. Le perdite del nucleo sono essenzialmente costanti per un dato trasformatore e sono indipendenti dalla corrente di carico.
Determinazione della corrente magnetizzante: La corrente a vuoto (I₀) è composta da due componenti: la corrente di magnetizzazione (I_m) e la corrente di perdita del nucleo (I_core). La corrente magnetizzante può essere calcolata utilizzando la seguente formula:
[I_m=\sqrt{I_0^2 - I_{nucleo}^2}]
dove (I_{nucleo}=\frac{P_0}{V})
Analisi dei risultati: Confrontare i valori misurati delle perdite del nucleo e della corrente magnetizzante con le indicazioni del produttore. Se i valori misurati si discostano significativamente dalle specifiche, ciò potrebbe indicare un problema con il trasformatore, come una spira in cortocircuito nel nucleo o un isolamento danneggiato.

Importanza dei test a vuoto per i nostri prodotti

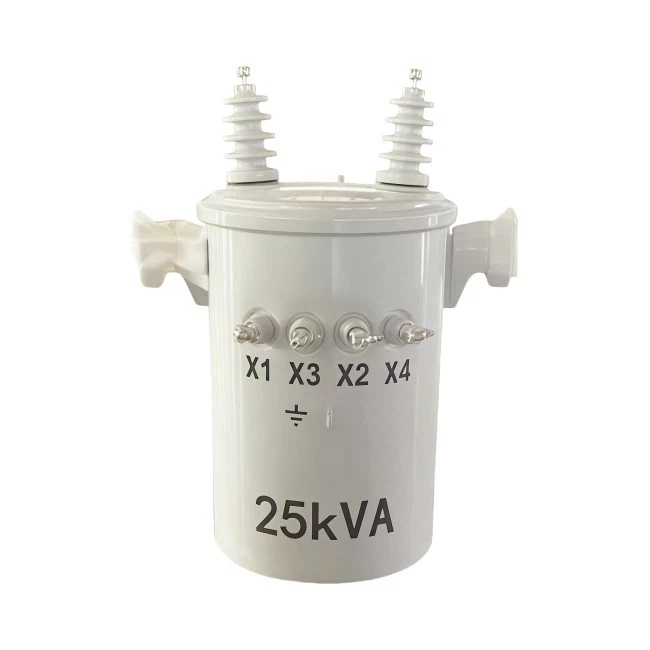

In qualità di fornitore diTrasformatore di distribuzione monofase montato su palo, effettuiamo test approfonditi a vuoto su tutti i nostri prodotti prima che vengano spediti ai nostri clienti. Ciò garantisce che i nostri trasformatori soddisfino i più elevati standard di qualità e prestazioni. Fornendo dati accurati sulle perdite del nucleo e sulla corrente magnetizzante, consentiamo ai nostri clienti di prendere decisioni informate sull'efficienza energetica e sull'affidabilità dei nostri trasformatori.

Applicazioni dei risultati dei test senza carico

Valutazione dell'efficienza energetica: Le perdite del nucleo determinate dalla prova a vuoto sono un fattore significativo nell'efficienza energetica complessiva del trasformatore. Conoscendo le perdite principali, i clienti possono stimare il consumo energetico a lungo termine del trasformatore e prendere decisioni sulle misure di risparmio energetico.
Dimensionamento del trasformatore: L'informazione della corrente magnetizzante è fondamentale per il dimensionamento dei dispositivi di protezione e dell'impianto elettrico. Una corrente magnetizzante elevata può richiedere interruttori automatici o fusibili più grandi per garantire un funzionamento sicuro.

Conclusione

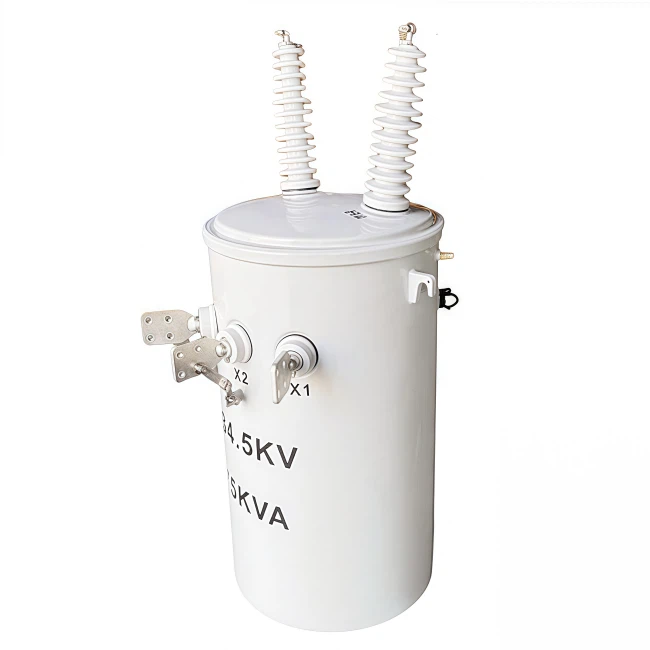

L'esecuzione di un test a vuoto su un trasformatore monofase montato su palo è un passo fondamentale per garantirne il corretto funzionamento e l'efficienza energetica. Seguendo i passaggi descritti in questo post del blog, puoi misurare con precisione le perdite del nucleo e la corrente di magnetizzazione del trasformatore. Come fornitore di alta qualitàTrasformatori monofase montati su palo, ci impegniamo a fornire ai nostri clienti prodotti affidabili ed efficienti. Se sei nel mercato per aTrasformatore da palo da 75 Kvao unTrasformatore monofase montato su palo sospeso, ti invitiamo a contattarci per ulteriori dettagli e per discutere le tue esigenze di approvvigionamento. Il nostro team di esperti è pronto ad assistervi nella ricerca della migliore soluzione di trasformatore per le vostre esigenze specifiche.

Riferimenti

Manuale di progettazione e analisi dei sistemi elettrici.
Standard IEEE per i test sui trasformatori.
